Simulation & Ergebnisse

Seite Ergebnisse

Gehen Sie zur Seite Ergebnisse, um die Simulation zu starten.

Ein Fortschrittsbalken und Tagesanzeige zeigt die Simulationsberechnung an. Berechnet wird jeweils über ein Jahr vom 1.1. 00:00 Uhr bis zum 31.12. 24:00 Uhr.

Auf dieser Seite werden die Ergebnisse der Ertragssimulation und der Wirtschaftlichkeitsberechnung gezeigt.

Klicken Sie auf eine Ergebnisstabelle oder ein Diagramm im Baumverzeichnis, um die jeweiligen Ergebnisse im Fenster rechts anzeigen zu lassen.

Die einzelnen Ergebnisse werden im Glossar erklärt. Für die Energiebilanzen gibt es noch eine eigene Erklärung.

Diagrammeditor

Zum Diagrammeditor gelangen Sie, wenn Sie im Baumverzeichnis der Ergebnisseite auf „Diagrammeditor“ klicken.

Hier stehen Ihnen zur Visualisierung der Simulationsergebnisse zwei Diagramm-Arten zur Verfügung:

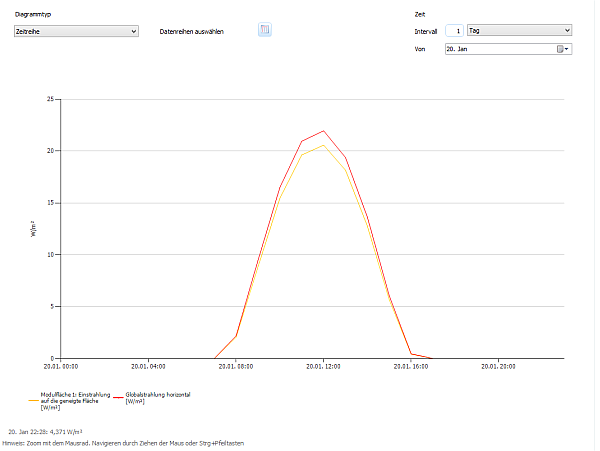

Zeitreihe

Hier werden verschiedene Simulationsergebnisse über der Zeit aufgetragen. Welche Größe Sie sich anzeigen lassen möchten, können Sie unter Datenreihe auswählen entscheiden.

Das Anzeige-Intervall sowie den Start- und den Endzeitpunkt können Sie unter Zeit einstellen.

Wenn Sie die Maus über das Diagramm bewegen, werden Ihnen unterhalb des Diagramms die entsprechenden Werte angezeigt.

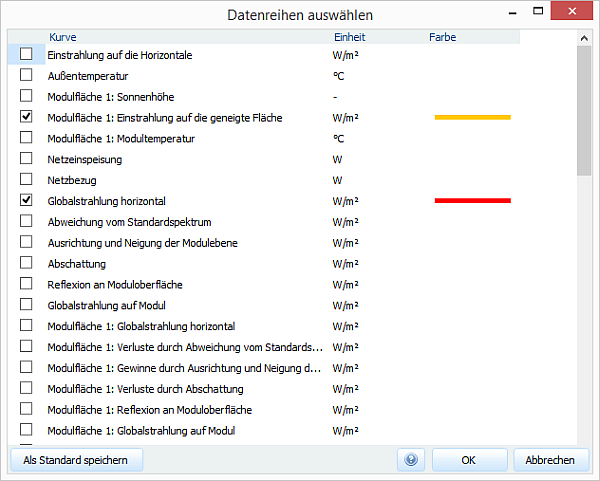

Datenreihen auswählen

Wählen Sie hier die Datenreihen aus, die angezeigt werden sollen. Bei Stundenwerten können bis zu 10 Datenreihen, bei Minutenwerten können bis zu 4 Datenreihen angezeigt werden.

Es können Kurven mit maximal 2 unterschiedlichen Einheiten ausgewählt werden.

Bei Klick auf die Farbe können Sie die Farbe der Datenreihen auswählen.

Wenn  Sie für eine Auswahl den Button Als Standard speichern klicken, werden in Zukunft die ausgewählten Kurven und die Farben vorausgewählt, wenn sie als Ergebnis zur Verfügung stehen.

Sie können im Diagramm auch bequem mit der Maus navigieren:

• Zoom: Benutzen Sie das Mausrad, um das Zeitintervall zu vergrößern oder zu verkleinern
• Navigieren: Ziehen Sie die Maus bei gedrückter linker Taste nach rechts oder links, um den zeitlichen Ausschnitt der Daten nach vorne oder nach hinten zu schieben

Navigieren mit der Tastatur:

• Zoom: Drücken Sie Strg und die Additionstaste des Nummernblocks +, um das Zeitintervall zu verkleinern. Mit Strg und der Subtraktionstaste des Nummernblocks - vergrößern Sie das Zeitintervall.
• Navigieren: Mit Strg und den Pfeiltasten können Sie schnell durch das Jahr navigieren:
• • Mit der linken ← bzw. rechten → Pfeiltaste verschieben Sie den zeitlichen Ausschnitt nach vorne oder nach hinten.
  • Mit der oberen ↑ und unteren ↓ Pfeiltaste springen Sie einen Achsenabschnitt nach vorne oder nach hinten.
  • Mit der Taste Pos1 springen Sie an den Anfang des Jahres
  • Mit der Taste End springen Sie ans Ende des Jahres
• Falls die Tastatur-Navigation nicht reagiert, klicken Sie einmal mit der Maus in das Diagramm.

Carpet Plot

Hier können Sie alle Werte eines ganzen Jahres auf einen Blick sehen. Dabei werden die Stunden des Tages auf der y-Achse aufgetragen, während die Tage des Jahres auf der x-Achse aufgetragen sind. Die Werte zu jedem Zeitpunkt sind farblich codiert. Dadurch entstehen die bunten Diagramme, die entfernt an Teppiche erinnern (daher der Name "Carpet Plot", zu deutsch etwa "Teppich-Diagramm").

Welche Größe Sie sich anzeigen lassen möchten, können Sie unter „Datenreihe“ auswählen.

Wenn Sie die Maus über das Diagramm bewegen, werden Ihnen unterhalb des Diagramms die entsprechenden Werte angezeigt.
