Montagesysteme neu / bearbeiten

Arbeitsbereich Modulaufständerung >   Montagesysteme > Montagesystem auswählen/bearbeiten

Aufgeständerte Anlagen bestehen aus Modulen und Modultischen, die zu Montagesystemen mit festem Gestellabstand, definierter Anordnung, Neigung und Orientierung zusammengestellt werden.

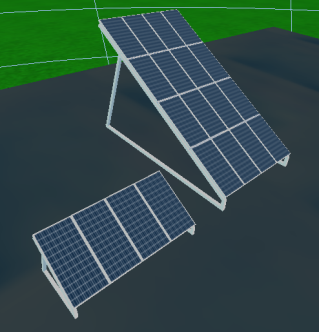

Anzahl PV-Module vertikal

Modulabstände

Höhe Unterkante

-> Voraussetzung:

'Montagesystem bearbeiten' ist nur möglich, wenn das ausgewählte Montagesystem noch nicht verwendet wird. Sonst wird folgende Auswahl angezeigt:

In beiden Fällen öffnet anschließend der Dialog 'Montagesystem bearbeiten'.

w1 ... Modulabstand - horizontal

w2 ... Modulabstand - vertikal

h1 ... Höhe Unterkante



ßr ... Aufständerungswinkel

r ... Orientierung zur Belegungsfläche

d ... Reihenabstand

d1 ... Gestellabstand



d2 ... Modultischtiefe

h ... Aufständerungshöhe



-> So definieren Sie ein Montagesystem:

  1. Links sehen Sie zur Zeit
    - ein Standard-Montagesystem und
    - ein Ost-West-Montagesystem.
    In Zukunft sollen hier die Hersteller von Montagesystemen zur Auswahl stehen.

  2. Wählen Sie ein Modul für das Montagesystem aus.

  3. Modultisch:
    Geben Sie die Anzahl der PV-Module, die vertikal auf dem Modultisch angeordnet sind und die Maße des Modultischs an.

  4. Ausrichtung:
    Definieren Sie den Aufständerungswinkel (Neigung) und die Ausrichtung zur Belegungsfläche
    oder lassen Sie sie berechnen.

  5. Platzierung:
    Die Reihentiefe, der Gestellabstand, der Reihenabstand und der Flächennutzungsgrad werden berechnet und angezeigt.
    - Falls Sie unter " Weitere Kennwerte " manuell eine größere Reihentiefe (d-d1) vorgeben, wird - da die Modulmaße sich dabei nicht ändern - automatisch der Zwischenraum zwischen den Modulen vergrößert.
    - Sie können Sie auch den " Abstand der Stützen " vorgeben. Dieser wird anschließend nicht mehr vom Programm berechnet.
    - Ein Standard-Gestellabstand wird vorgegeben.
      Geben Sie den Gestellabstand an oder lassen Sie ihn berechnen.

  6. Speichern Sie mit OK.



Klicken Sie auf den Button "Zurücksetzen", um die aktuellen Werte mit den Defaultwerten des Projektes zu überschrieben.

Der Button "Als Standard speichern" speichert die aktuellen Werte als Defaultwerte des Projektes ab. Neue Montagesysteme werden dann mit diesen Werten angelegt.

-> Literatur:

Leitfaden Photovoltaische Anlagen, Kapitel 4.7 Verschattung bei aufgeständerten Solaranlagen; DGS, Deutsche Gesellschaft für Sonnenenergie, DGS Berlin, 2010
